Le module de gravure laser peut-il graver le cuivre sur le PCB ?

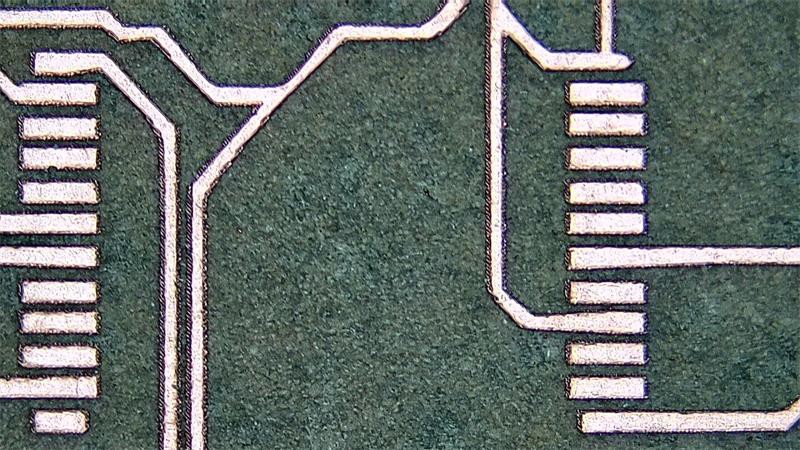

Modules de gravure laserpeut graver le cuivre sur les cartes PCB.

La technologie de gravure laser utilise un faisceau laser à haute densité d'énergie pour éliminer efficacement les matériaux en cuivre des cartes PCB en contrôlant avec précision la puissance, la fréquence, la vitesse de balayage et d'autres paramètres du laser. Ce processus implique généralement une gravure répétée pour garantir que la couche de cuivre est complètement retirée pour former le motif de circuit souhaité. Bien que la méthode consistant à utiliser directement le laser pour graver une feuille de cuivre soit relativement simple en termes de processus, elle peut nécessiter une gravure répétée, ce qui augmente le temps de traitement et peut provoquer des aspérités. En revanche, la méthode combinant peinture à trois épreuves et gravure laser augmente non seulement la vitesse, mais améliore également considérablement la précision du PCB fini.

Analyse de faisabilité de la gravure laser du cuivre :

1. Propriétés physiques et chimiques des matériaux en cuivre

Conductivité électrique et conductivité thermique : Le cuivre est un excellent matériau conducteur électrique et thermique, ce qui le rend largement utilisé dans l'industrie électronique. Une conductivité électrique et thermique élevée signifie que le cuivre peut rapidement conduire le courant et la chaleur, ce qui est essentiel à la fabrication des PCB.

Point de fusion et conductivité thermique : Le point de fusion du cuivre est d'environ 1 083 degrés et la conductivité thermique est de 401 W/(m·K). Ces propriétés indiquent que le cuivre peut conserver son intégrité structurelle à des températures élevées tout en dissipant efficacement la chaleur.
Réflectivité : Le cuivre a des réflectivités différentes pour la lumière de différentes longueurs d'onde. Par exemple, pour la lumière verte d’une longueur d’onde de 532 nm, le cuivre a une réflectivité d’environ 70 %. Cette réflectivité élevée signifie que seule une petite partie de l’énergie laser est absorbée par le cuivre, une puissance laser plus élevée est donc nécessaire pour obtenir une gravure efficace.
2. Effet du laser sur le matériau en cuivre
Absorption d'énergie et zone affectée par la chaleur : lorsque le faisceau laser est irradié sur la surface du cuivre, le cuivre absorbe une partie de l'énergie laser et la convertit en énergie thermique. Cela provoque une augmentation de la température de la surface du cuivre, faisant ainsi fondre ou vaporiser le matériau en cuivre. Cependant, en raison de la réflectivité élevée du cuivre, la majeure partie de l’énergie laser sera réfléchie, une puissance laser plus élevée est donc nécessaire pour obtenir une gravure efficace.
Profondeur et précision de gravure : une gravure précise des matériaux en cuivre peut être obtenue en contrôlant avec précision les paramètres laser tels que la puissance, la vitesse et la mise au point. Des profondeurs de gravure plus profondes peuvent être obtenues en augmentant la puissance du laser ou en réduisant la vitesse de balayage, mais cela peut entraîner une expansion de la zone affectée par la chaleur et une rugosité accrue des bords.
Gravures répétées multiples : afin d'éliminer complètement la couche de cuivre et de former le motif de circuit souhaité, plusieurs gravures répétées peuvent être nécessaires. Chaque gravure approfondira la profondeur de gravure et améliorera la qualité des bords. Cependant, cela augmentera également le temps et les coûts de traitement.
3. Contrôle des paramètres pendant le processus de gravure
Puissance : La puissance du laser est l’un des facteurs clés affectant l’effet de gravure. Une puissance laser plus élevée peut augmenter la vitesse et la profondeur de gravure, mais elle peut également conduire à une expansion de la zone affectée par la chaleur et à une augmentation de la rugosité des bords. Par conséquent, il est nécessaire de peser la relation entre la vitesse et la précision lors de la sélection de la puissance du laser.
Vitesse : La vitesse de numérisation est également l’un des facteurs importants affectant l’effet de gravure. Une vitesse de balayage plus rapide peut réduire la taille de la zone affectée par la chaleur et la rugosité des bords, mais elle peut également réduire la profondeur et la précision de la gravure. Par conséquent, il est également nécessaire de peser la relation entre vitesse et précision lors de la sélection de la vitesse de numérisation.
Foyer : La position du foyer laser a également une influence importante sur l'effet de gravure. En plaçant la mise au point au-dessus de la surface du cuivre, vous obtiendrez une zone affectée thermiquement plus petite et des bords plus lisses ; tandis que le réglage de la mise au point sous la surface du cuivre peut obtenir une profondeur de gravure plus profonde et une plus grande précision. Par conséquent, lors de la sélection de la position de mise au point, il est nécessaire de l’ajuster en fonction des exigences spécifiques de l’application.

Déroulement du processus de gravure laser du cuivre :
1. Étape de conception : conception du modèle et préparation des données
Dessin de schéma de circuit : utilisez un logiciel professionnel tel qu'Altium Designer ou Eagle pour dessiner un schéma de circuit détaillé. Ces logiciels fournissent une multitude d'outils pour définir les connexions électriques et la disposition du circuit imprimé.
Convertir le format de fichier : convertissez le schéma de circuit en un format de fichier adapté à la machine de gravure laser, généralement un fichier Gerber. Ce format contient toutes les informations nécessaires à la fabrication, telles que la largeur du trait, la position du trou, etc.
Vérifiez et optimisez : effectuez une vérification approfondie avant la conversion pour vous assurer qu’il n’y a pas d’erreurs ou d’omissions. Optimisez la conception pour réduire le gaspillage de matériaux et améliorer l’efficacité de la production.
2. Étape de préparation : fixation et positionnement du circuit imprimé
Sélectionnez le substrat approprié : sélectionnez le type et l'épaisseur appropriés des matériaux de substrat en fonction des exigences de conception, tels que FR4, céramique, etc.
Surface propre : assurez-vous que la surface de la carte PCB est propre et sans poussière pour éviter d'affecter l'effet de gravure laser.
Positionnement précis : utilisez des fixations de précision pour fixer la carte PCB afin de garantir qu'elle ne bouge pas pendant le processus de gravure laser.
3. Étape de gravure : paramétrage du laser et exécution de la gravure
Paramétrage : Ajustez la puissance du laser, la vitesse et la position de mise au point en fonction des propriétés physiques et chimiques du cuivre. Par exemple, une puissance plus élevée et une vitesse plus lente peuvent être nécessaires pour des couches de cuivre plus épaisses.
Test de gravure d'essai : effectuez un essai de gravure à petite échelle avant la production formelle pour confirmer si les paramètres sont appropriés.
Surveillance continue : surveillez l'état du laser et la progression de la gravure en temps réel pendant le processus de gravure et effectuez des ajustements si nécessaire.
4. Étape de post-traitement : nettoyage et inspection
Élimination des résidus : utilisez des solvants appropriés pour nettoyer la carte PCB afin d'éliminer les copeaux de cuivre et autres résidus causés par la gravure au laser.
Inspection visuelle : vérifiez chaque partie de la carte PCB à l'aide d'une loupe ou d'un microscope pour vous assurer qu'il n'y a pas de circuits ouverts, de courts-circuits ou d'autres défauts.
Tests fonctionnels : testez électriquement la carte PCB terminée pour vérifier si elle répond aux spécifications de conception.

En général, l’ensemble du processus de gravure laser du cuivre nécessite un haut degré de précision et un fonctionnement méticuleux. Chaque lien depuis la conception jusqu'au produit final doit être strictement contrôlé pour garantir la production de produits électroniques de haute qualité.

En tant que technologie de fabrication avancée, la gravure laser du cuivre a montré ses avantages et ses défis uniques dans l’industrie électronique.
1. Avantages
Haute précision et haute efficacité
La gravure au laser peut atteindre une précision extrêmement élevée et la largeur minimale de ligne peut atteindre le niveau du micron, ce qui est particulièrement important pour les circuits imprimés à haute densité. Par rapport à la gravure chimique traditionnelle, la gravure laser peut réaliser la production de motifs complexes plus rapidement, améliorant ainsi considérablement l'efficacité de la production.
Respectueux de l'environnement, réduisant l'utilisation de produits chimiques
La gravure au laser ne repose pas sur des agents chimiques nocifs, ce qui réduit la pollution de l'environnement et les menaces potentielles pour la santé humaine. Puisqu’il n’y a aucune implication de produits chimiques, aucun déchet nocif n’est généré pendant le processus de gravure au laser, ce qui répond aux exigences de la fabrication verte.
Grande flexibilité et adaptabilité aux différents besoins de conception
La gravure au laser peut facilement répondre à divers besoins de conception complexes, notamment les formes irrégulières, les motifs fins, etc. Grâce à de simples ajustements logiciels, une commutation rapide entre différentes conceptions peut être obtenue, ce qui améliore la flexibilité et la vitesse de réponse de la production.
2. Défis
Coût d'équipement élevé
Les équipements de gravure laser sont généralement coûteux et peuvent représenter un investissement considérable pour les petites et moyennes entreprises. La maintenance et l'entretien de l'équipement nécessitent également un support technique professionnel, ce qui augmente les coûts d'exploitation.
Exigences élevées en matière de compétences des opérateurs
La technologie de gravure laser nécessite que les opérateurs possèdent certaines connaissances et compétences professionnelles pour garantir la stabilité du processus de production et la qualité du produit. La formation d’opérateurs qualifiés peut prendre beaucoup de temps et coûter cher.
Problèmes possibles de zones affectées par la chaleur
Des zones affectées par la chaleur peuvent être générées lors de la gravure laser, entraînant une réduction des propriétés du matériau ou de la concentration des contraintes. L'étendue et l'étendue de la zone affectée par la chaleur doivent être contrôlées en optimisant les paramètres du laser et les conditions du processus.

En général, si la technologie de gravure laser sur cuivre apporte de nombreux avantages, elle se heurte également à certains défis. À mesure que la technologie continue de se développer et de mûrir, je pense que ces défis seront progressivement surmontés et que la technologie de gravure laser sur cuivre sera largement utilisée dans davantage de domaines.
