Comment le laser permet-il de mesurer la distance ?

Depuis sa naissance dans les années 1960,technologie lasera connu un développement rapide et une application généralisée. Au début, les lasers développés par les scientifiques étaient principalement utilisés dans les domaines de la communication et de la mesure. Avec l'avancement de la technologie, les lasers ont été utilisés dans de nombreux domaines, en particulier dans la mesure précise des distances. La technologie de télémétrie laser utilise les caractéristiques de propagation rapide de la lumière pour mesurer la distance en calculant le temps nécessaire aux ondes lumineuses pour aller et venir. Cette méthode est particulièrement utile dans les domaines de l'arpentage et de la cartographie, de la construction, de l'armée et d'autres domaines. Avec le développement continu de la technologie, les télémètres laser sont devenus plus portables et plus précis, rendant possibles des applications allant des engins spatiaux aux smartphones, favorisant grandement le développement de la technologie de mesure moderne.

Principe de la mesure de distance laser

En règle générale, il existe deux méthodes d'utilisation du laser pour mesurer la distance, l'une est appelée méthode d'impulsion et l'autre est appelée méthode de phase. Le principe de la mesure de distance par impulsion laser est le suivant : le laser émis par le dispositif d'émission laser est réfléchi par l'objet mesuré puis reçu par le récepteur. En enregistrant simultanément le temps de trajet aller-retour du laser, la moitié du produit de la vitesse de la lumière et du temps de trajet aller-retour est la distance entre l'instrument de mesure de distance et l'objet mesuré. La précision de la méthode d'impulsion pour mesurer la distance est généralement d'environ +/- 10 cm. La méthode de phase ne mesure pas la phase du laser, mais mesure la phase du signal modulé sur le laser. La précision de mesure d'une machine de mesure de distance laser de bonne qualité peut atteindre une erreur de 1 mm, de sorte que le laser convient à diverses fins de mesure de haute précision.

La technologie de télémétrie laser peut être divisée en deux catégories principales : la télémétrie laser à impulsions et la télémétrie laser à phase. Chacune de ces deux technologies utilise des méthodes différentes pour réaliser la mesure de distance et est adaptée à différents scénarios d'application.
1. Télémétrie laser à impulsions
Principe de fonctionnement : Le système de télémétrie laser à impulsions émet des impulsions laser extrêmement courtes, qui sont réfléchies après avoir rencontré l'objet cible et détectées par le récepteur. La distance peut être calculée en mesurant le temps écoulé entre l'émission de l'impulsion et la réception. En effet, la vitesse de propagation du laser (la vitesse de la lumière) est connue. Ainsi, en calculant le temps total nécessaire à l'impulsion lumineuse pour aller et venir, la distance peut être déterminée avec précision : distance=(vitesse de la lumière × temps) / 2.
Application : Cette technologie est particulièrement adaptée aux mesures à longue distance, telles que la cartographie topographique, la navigation aérospatiale et les applications militaires, car elle permet de mesurer avec précision des distances de quelques mètres à quelques kilomètres.
2. Télémétrie laser de phase
Principe de fonctionnement : La technologie de télémétrie laser de phase détermine la distance en mesurant la différence de phase entre le laser à onde continue émis et le laser réfléchi. Lorsque l'onde laser émise atteint la cible et revient, elle produit une différence de phase avec l'onde d'origine. Cette différence de phase est proportionnelle au temps de propagation du laser, ce qui peut être utilisé pour calculer la distance.
Application : La mesure de phase est généralement utilisée pour les mesures de distance à moyenne et courte portée, telles que la mesure de bâtiments, l'automatisation industrielle et certaines expériences de recherche scientifique. Son avantage est qu'il peut fournir une précision et une résolution élevées, ce qui convient aux scènes qui nécessitent des détails précis.

Ces deux types de technologies de télémétrie laser ont chacune leurs propres avantages et limites. La technologie à choisir dépend des exigences spécifiques de l'application et des conditions environnementales. Grâce à ces technologies de télémétrie laser de haute précision, des mesures précises allant du mètre au kilomètre peuvent être réalisées et elles sont largement utilisées dans de nombreux domaines.

Méthode de mise en œuvre de la technologie de télémétrie laser
La technologie de télémétrie laser permet de mesurer des distances précises grâce à des mesures physiques précises et à une configuration avancée des équipements. Ce processus implique une configuration précise des équipements et des procédures d'exploitation claires.
1. Configuration de l'appareil

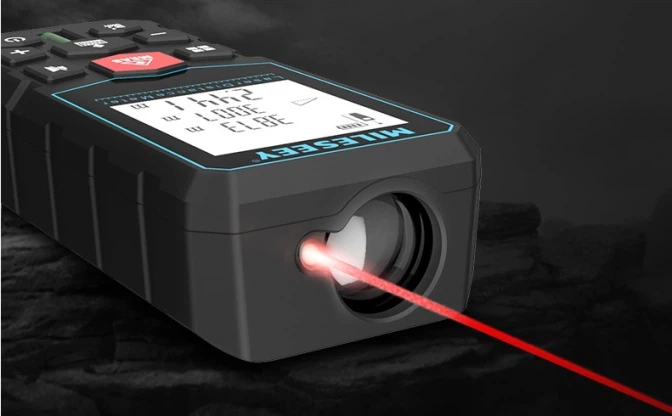

Laser : il s'agit de l'élément central de l'équipement de télémétrie laser et il est responsable de l'émission des faisceaux laser. Selon les exigences de l'application, des lasers pulsés ou à onde continue peuvent être sélectionnés.
Détecteur : utilisé pour recevoir le faisceau laser réfléchi ou diffusé par l'objet cible et convertir ces signaux optiques en signaux électriques. Les détecteurs courants comprennent les photodiodes et les photodiodes à avalanche.
Lentille : Avant le laser et le détecteur, la lentille est utilisée pour focaliser le faisceau laser sortant et collecter le faisceau réfléchi. La qualité et la conception de la lentille ont un impact significatif sur la précision de mesure de l'ensemble du système.
Système de chronométrage : il est particulièrement important pour les systèmes de télémétrie laser à impulsions. Le système de chronométrage doit être extrêmement précis pour enregistrer le temps exact entre le lancement et le retour du faisceau laser. Les dispositifs de chronométrage couramment utilisés comprennent les minuteries numériques et les contrôleurs de synchronisation.
2. Procédures opérationnelles
Étape 1 : Calibrage de l'équipement : Assurez-vous d'abord que tous les composants optiques (tels que les lentilles et les lasers) ont été correctement installés et calibrés pour garantir une transmission directe du faisceau laser et une réception correcte de la lumière réfléchie.
Étape 2 : Définir les paramètres de mesure : Selon les besoins spécifiques de mesure, définissez les paramètres pertinents, tels que la plage de mesure, le mode de mesure (mesure unique ou continue), etc.
Étape 3 : Démarrer la mesure : activez le laser pour qu'il émette un faisceau et démarrez le système de chronométrage en même temps. Assurez-vous que le faisceau laser n'est pas bloqué pendant la mesure et que le détecteur peut recevoir suffisamment de lumière réfléchie.
Étape 4 : Lecture et traitement des données : Une fois la mesure terminée, lisez les données de l'appareil et effectuez le traitement des données nécessaire, comme la conversion d'unité, la correction d'erreur, etc.

Lorsque vous utilisez un équipement de télémétrie laser, vous devez également prêter attention aux points suivants :
Évitez de regarder directement le laser : le laser peut endommager les yeux. Évitez de regarder directement la source d'émission laser pendant le fonctionnement.
Considérations relatives aux facteurs environnementaux : les facteurs environnementaux tels que le brouillard, la pluie et la poussière peuvent affecter la propagation et la réflexion de la lumière laser, affectant ainsi les résultats de mesure.
Caractéristiques de la cible : Le matériau de surface, la couleur et l'angle de la cible peuvent affecter l'effet de réflexion. Vous devez essayer de choisir une cible avec un bon effet de réflexion pour la mesure.
Grâce à ces équipements sophistiqués et à des procédures opérationnelles strictes, la technologie de télémétrie laser peut fournir des résultats de mesure de distance de haute précision dans une variété d'environnements pour répondre aux besoins de divers domaines professionnels.

Application de la technologie de télémétrie laser
La technologie de télémétrie laser est largement utilisée dans de nombreux domaines en raison de sa haute précision et de sa flexibilité, de la production industrielle à la vie quotidienne, en passant par la recherche scientifique, et son impact est de grande portée.
1. Application industrielle
Secteur de la construction : Dans le secteur de la construction, la technologie de télémétrie laser est utilisée pour mesurer avec précision la distance, la hauteur et la profondeur, comme la mesure de la taille des bâtiments, de la diagonale des pièces, etc., afin de garantir la construction précise des structures et des fondations des bâtiments.
Gestion d'ingénierie : Dans l'arpentage et le génie civil, les instruments de télémétrie laser peuvent rapidement dessiner des cartes topographiques et effectuer des mesures de volume pour aider les ingénieurs à planifier la construction de routes, de ponts et de tunnels.
Fabrication : Dans l'industrie manufacturière, la télémétrie laser est utilisée dans les lignes de production automatisées, comme dans les systèmes de guidage de robots, pour obtenir un alignement automatique des pièces et un contrôle précis du processus d'assemblage.
2. Recherche scientifique
Cartographie topographique : la technologie de télémétrie laser est un outil important dans la cartographie topographique, qui peut être utilisé pour créer des modèles numériques d'élévation (MNE) de haute précision et fournir un support de données pour les systèmes d'information géographique (SIG).
Astrométrie : Dans le domaine de l'astronomie, la technologie de télémétrie laser est utilisée pour mesurer la distance entre la terre et la lune ou d'autres satellites, et même pour mesurer la distance entre la terre et le soleil et les planètes.
Exploration des océans : des équipements de télémétrie laser peuvent être installés sur des navires ou des drones pour mesurer la profondeur de l’océan, la vitesse des courants océaniques et la topographie des fonds marins.
3. La vie quotidienne
Véhicules à conduite autonome : la télémétrie laser est l'une des technologies clés de la technologie de conduite autonome. Grâce au système radar laser (LiDAR), le véhicule peut percevoir l'environnement en temps réel, détecter les obstacles et assurer une navigation sûre.
Technologie sportive : dans les équipements de sport et de fitness, la technologie de télémétrie laser est utilisée pour mesurer la vitesse et la distance. Par exemple, les télémètres de golf aident les athlètes à calculer la distance des coups, et les montres intelligentes utilisent la télémétrie laser pour surveiller les performances sportives des utilisateurs.

Ces applications de la technologie de télémétrie laser démontrent son vaste potentiel pour améliorer l'efficacité de la production, promouvoir le développement scientifique et améliorer la qualité de vie quotidienne. Avec les progrès continus de la technologie et la réduction des coûts, la télémétrie laser devrait être appliquée de manière innovante dans davantage de domaines.
